Thực hành: Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện trang 85 SGK Công nghệ 11

Cấu tạo của chốt cửa:

    Đề bài

    Thực hành: Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện trang 85 SGK Công nghệ 11

    Lời giải chi tiết

     Bản vẽ chốt cửa

    1. Cấu tạo của chốt cửa:

    - Có 2 khối hình trụ tròn xoay với 2 bậc có chiều chiều dài và đường kính khác nhau.

    - Đường kính: 20 và 25 mm.

    - Hai đầu côn có kích thước: 1x45o

    - Chiều dài cả hai khối: 40 mm được chia làm 2 phần: phần ngắn 15 mm và phần dài 25 mm.

    - Vật liệu chế tạo: bằng thép.

    2. Các bước lập qui trình công nghệ:

    -  Bước 1: Chọn phôi: phải chọn đúng nguyên tắc, lưu ý chiều dài, đường kính của phôi.

    -  Bước 2: Gá phôi vào mâm cặp của máy tiện.

    -  Bước 3: Lắp dao lên đài gá dao.

    -  Bước 4: Tiện mặt đầu.

    -  Bước 5: Tiện trụ dài 45 mm, đường kính 25 mm.

    -  Bước 6: Tiện trụ dài 25 mm, đường kính 20 mm.

    -  Bước 7: Vát mép 1x45o.

    -  Bước 8: Cắt đứt đủ chiều dài 40 mm.

    -  Bước 9: Đảo đầu vát mép  1x45o.

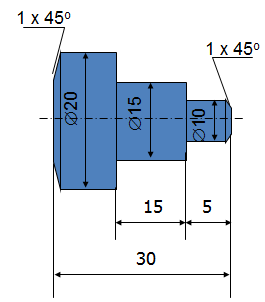

    Ví dụ: Lập quy trình công nghệ chế tạo chi tiết sau:

    Trả lời:

    1. Tìm hiểu chi tiết cần chế tạo

    - Chi tiết được làm bằng thép có dạng hình trụ tròn xoay, gồm ba phần có đường kính và chiều dài khác nhau

    - Hai đầu có vát mép

    2. Lập quy trình công nghệ chế tạo

    Bước 1: Chọn phôi

    - Chọn vật liệu đảm bảo thoả mãn độ bền theo yêu cầu sử dụng

    - Đường kính phôi phải lớn hơn đường kính lớn nhất của chi tiết (>20mm), chiều dài phôi phải lớn hơn chiều dài chi tiết (>30mm)

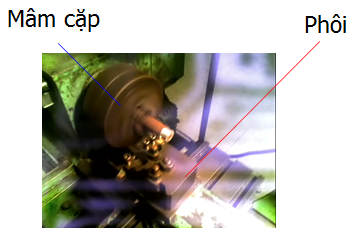

    Bước 2: Lắp phôi lên mâm cặp của máy tiện

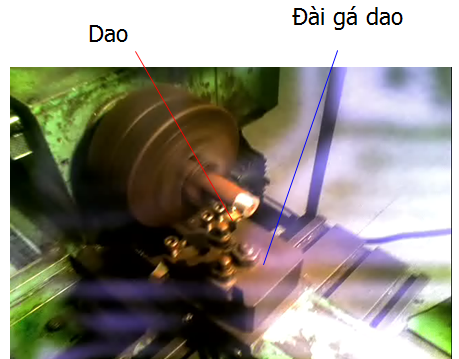

    Bước 3: Lắp dao lên đài gá dao của máy tiện

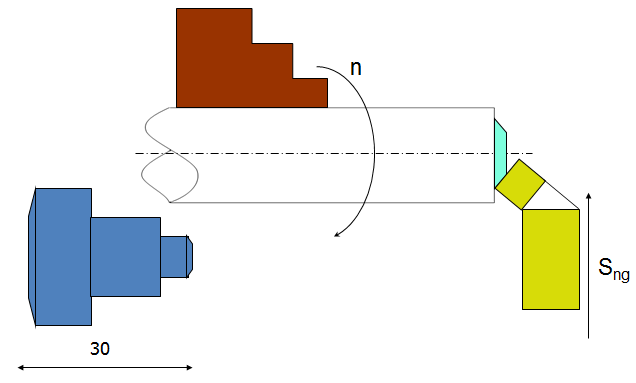

    Bước 4: Tiện (khoả) mặt đầu

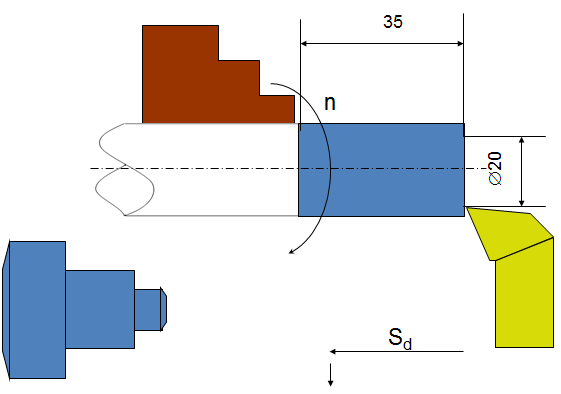

    Bước 5: Tiện phần trụ ∅ 20, dài 35mm

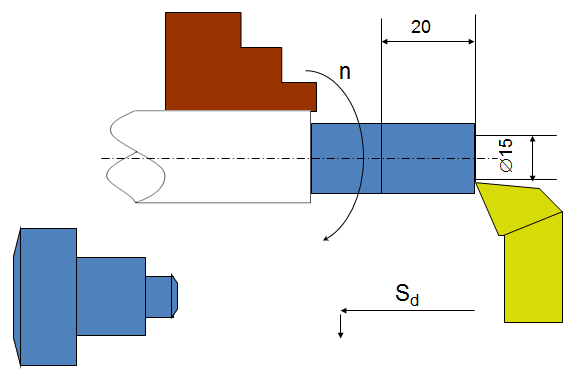

    Bước 6: Tiện trụ ∅ 15 dài 20mm

    Bước 7: Tiện trụ ∅10 dài 5mm

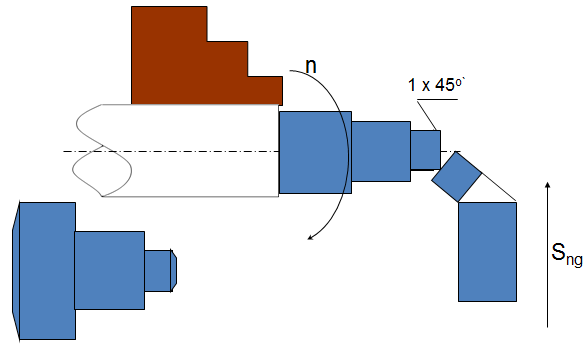

    Bước 8: Vát mép 1×45o

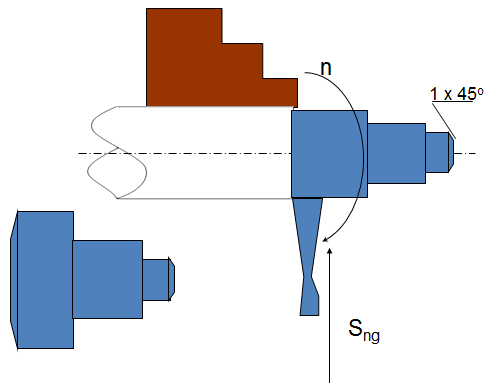

    Bước 9: Cắt đứt đủ chiều dài 30mm

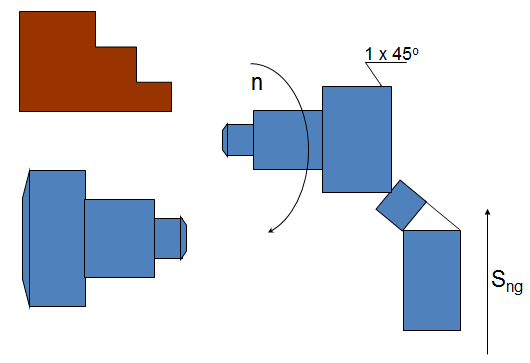

    Bước 10: Đảo đầu, vát mép 1×45o
