Bài 7 trang 11 Tài liệu Dạy – học Vật lí 9 tập 1

Giải bài tập Bài 7 trang 11 Tài liệu Dạy – học Vật lí 9 tập 1.

    Đề bài

    * Khi thực hiện thí nghiệm đo hiệu điện thế U giữa hai đầu một dây dẫn và cường độ dòng điện I qua dây dẫn đó, một nhóm học sinh lập được bảng số liệu sau (Bảng 3).

    a) Hãy vẽ đồ thị biểu diễn sự phụ thuộc của I theo U. Cho biết do phép đo có sai số nên các điểm biểu diễn các cặp giá trị U, I trên hệ trục tọa độ không cùng nằm trên một đường thẳng. Đồ thị cần vẽ là một đường thẳng qua gốc tọa độ và nằm gần sát với các điểm biểu diễn trên.

    b) Dùng đồ thị, hãy xác định I khi U = 5V.

    Bảng 3

    U(V)

    0

    2

    4

    6

    8

    I(A)

    0

    0,5

    0,7

    1,3

    1,5



    Lời giải chi tiết

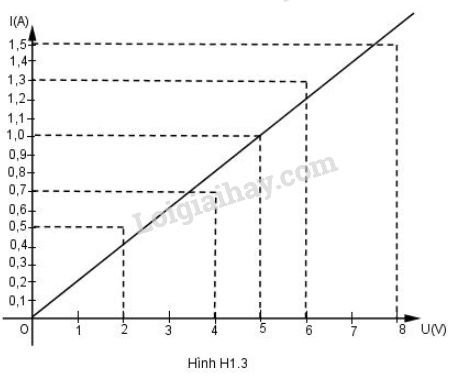

    a) Đồ thị biểu diễn sự phụ thuộc của I theo U như hình H1.3

    b) Dựa vào đồ thị ta thấy rằng khi U = 5V thì I = 1A.
