Mục III - Phần A - Trang 15, 16 Vở bài tập Vật lí 9

Đề bài

Hoàn thành mục III - Vận dụng

Lời giải chi tiết

+ Đèn và quạt được mắc song song vào nguồn 220V để chúng hoạt động bình thường vì hiệu điện thế của nguồn U = 220V. Hiệu điện thế định mức của đèn và quạt: U₁ = U₂ = 220V

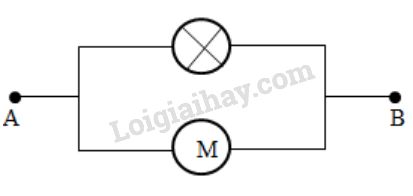

+ Sơ đồ mạch điện:

+ Nếu đèn không hoạt động thì quạt vẫn hoạt động vì quạt vẫn được mắc vào hiệu điện thế đã cho.

C5:

+ Điện trở tương đương của mạch đó là:

\(\displaystyle{1 \over {{R_{12}}}} = {1 \over {{R_1}}} + {1 \over {{R_2}}} \\\Rightarrow {R_{12}} = \displaystyle{{{R_1}{R_2}} \over {{R_1} + {R_2}}} = {{30.30} \over {30 + 30}} = 15\Omega \)

+ Điện trở tương đương của đoạn mạch mới là

\(\displaystyle{1 \over {{R_{td}}}} = \displaystyle{1 \over {{R_{12}}}} + {1 \over {{R_3}}} \\\Rightarrow \displaystyle{R_{td}} = {{{R_{12}}{R_3}} \over {{R_{12}} + {R_3}}} = {{15.30} \over {15 + 30}} = 10\Omega \)

* Chú ý: Điện trở tương đương của đoạn mạch gồm ba điện trở mắc song song được tính theo công thức:

\(\dfrac{1}{{{R_{tđ}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + \dfrac{1}{{{R_3}}}\)

Nếu các điện trở bằng nhau mắc song song thì \({R_{tđ}} = \dfrac{R}{{số\,điện\,trở\,thành\,phần}}\)
