Câu 4.a, 4.b phần bài tập bổ sung – Trang 13,14 Vở bài tập Vật lí 9

II – BÀI TẬP BỔ SUNG

4.a.

Cho 3 điện trở \[{R_1} = 10\Omega \]; \[{R_2} = 15\Omega \]; \[{R_3} = 5\Omega \]. Có thể mắc ba điện trở này thành các mạch điện như thế nào để khi đặt vào hai đầu đoạn mạch một hiệu điện thế \(U = 12 V\) thì \(I = 0,8 A\) ?

Phương pháp giải:

Sử dụng biểu thức định luật Ôm \(I = \dfrac{U}{R}\)

Lời giải chi tiết:

Tóm tắt :

\(R_1 = 10 Ω\); \(R_2 = 15Ω\); \(R_3 = 5 Ω\)

\(U = 12V, I = 0,8 A\)

Có bao nhiêu cách mắc? vẽ sơ đồ

Lời giải chi tiết:

\(R_{tđ} = U : I = 12 : 0,8 = 15 Ω\)

Các cách mắc như sau:

Cách 1: mắc một mình điện trở R2 vào đoạn mạch.

Cách 2: mắc điện trở \(R_1 = 10 Ω\) nối tiếp \(R_3 = 5Ω\) vào đoạn mạch

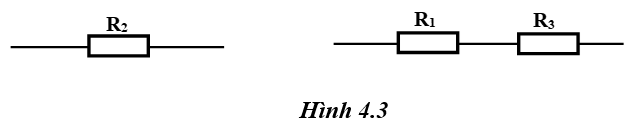

Vẽ sơ đồ các cách mắc vào hình 4.3.

4.b.

Điền các từ hay cụm từ thích hợp vào chỗ trống trong câu sau:

Đối với đoạn mạch gồm hai điện trở \(R_1\) và \(R_2\) mắc nối tiếp, nếu hiệu điện thế giữa hai đầu điện trở tương ứng là \(U_1\) và \(U_2\) thì các hiệu điện thế này ............. với điện trở \(R_1, R_2\).

Lời giải chi tiết:

Đối với đoạn mạch gồm hai điện trở \(R_1\) và \(R_2\) mắc nối tiếp, nếu hiệu điện thế giữa hai đầu điện trở tương ứng là \(U_1\) và \(U_2\) thì các hiệu điện thế này tỉ lệ thuận với điện trở \(R_1, R_2\)
