Bài 5.1 trang 13 SBT Vật lí 9

Giải bài 5.1 trang 13 SBT Vật lí 9. Cho mạch điện có sơ đồ như hình 5.1, trong đó R1=15Ω, R2=10Ω, vôn kế chỉ 12V.

    Đề bài

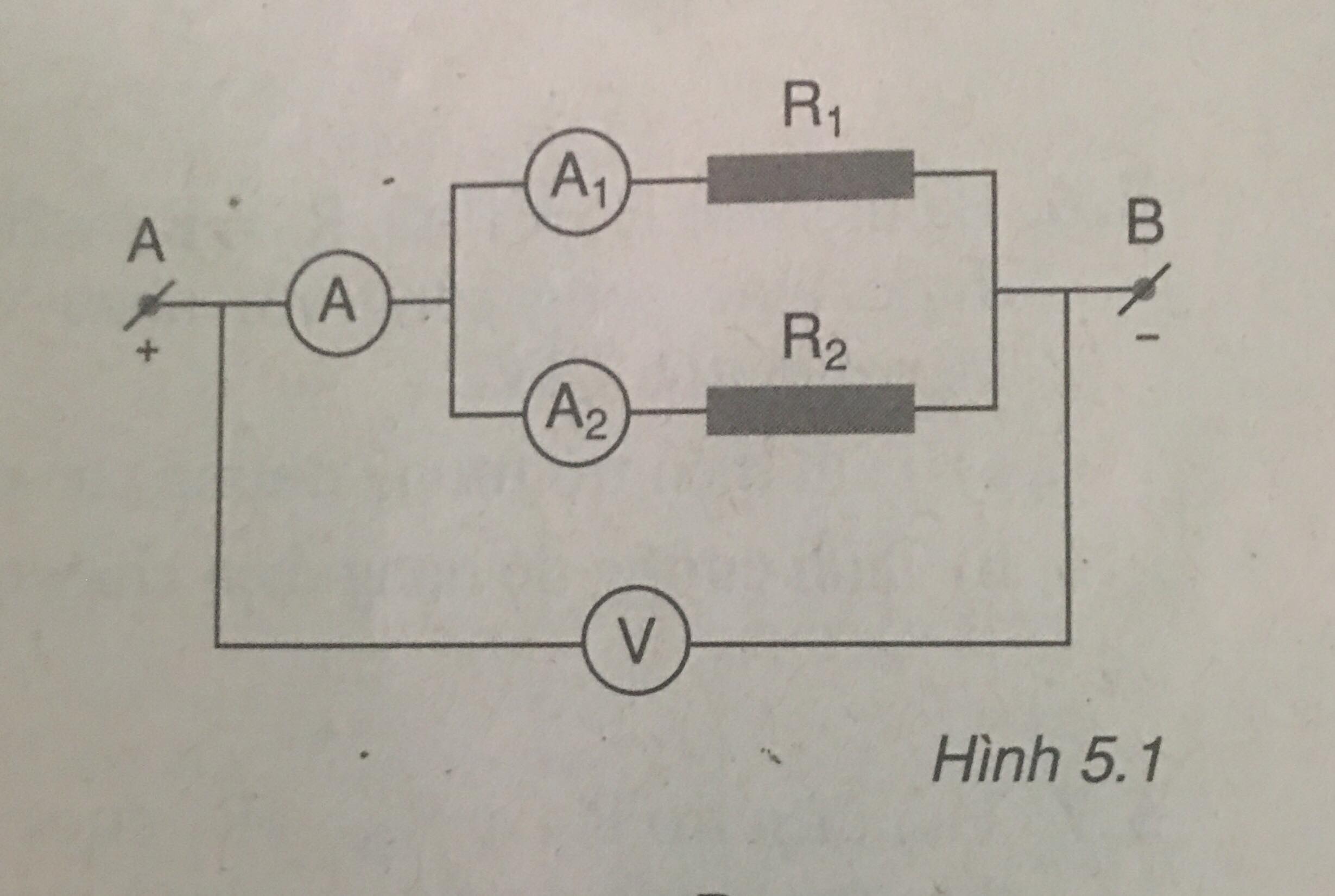

    Cho mạch điện có sơ đồ như hình 5.1, trong đó R1=15Ω, R2=10Ω, vôn kế chỉ 12V.

    a. Tính điện trở tương đương của đoạn mạch.

    b. Tính số chỉ của các ampe kế.

    Phương pháp giải - Xem chi tiết

    + Sử dụng biểu thức: \({R_{tđ}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} \)

    + Sử dụng biểu thức: \({I} = \dfrac{U}{R}\)

    Lời giải chi tiết

    Tóm tắt

    \( {R_1} = 15\Omega \)
    \({R_2} = 10\Omega \)
    \( U = 12V \)
    a. \({R_{AB}} = ?\Omega \)
    b.

    \(I = ?A \)

    \({I_1} = ?A \)

    \({I_2} = ?A \)

    Trả lời:
    a. Điện trở tương đương của đoạn mạch là:
    \({R_{AB}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{15 \times 10}}{{15 + 10}} = 6\Omega \)
    b. Số chỉ của các ampe kế là:
    \({I_{AB}} = \dfrac{U}{R_{AB}} = \dfrac{12}{6} = 2A \)
    \( {I_1} = \dfrac{U}{R_1} = \dfrac{12}{15}= 0,8A \)
    \({I_2} = \dfrac{U}{R_2} = \dfrac{12}{10} = 1,2A\)
    Vậy ampe kế ở mạch chính chỉ \(2A\), ampe kế 1 chỉ \(0,8A\), ampe kế 2 chỉ \(1,2A\).
