Bài 2.12 trang 8 SBT Vật lí 9

Đề bài

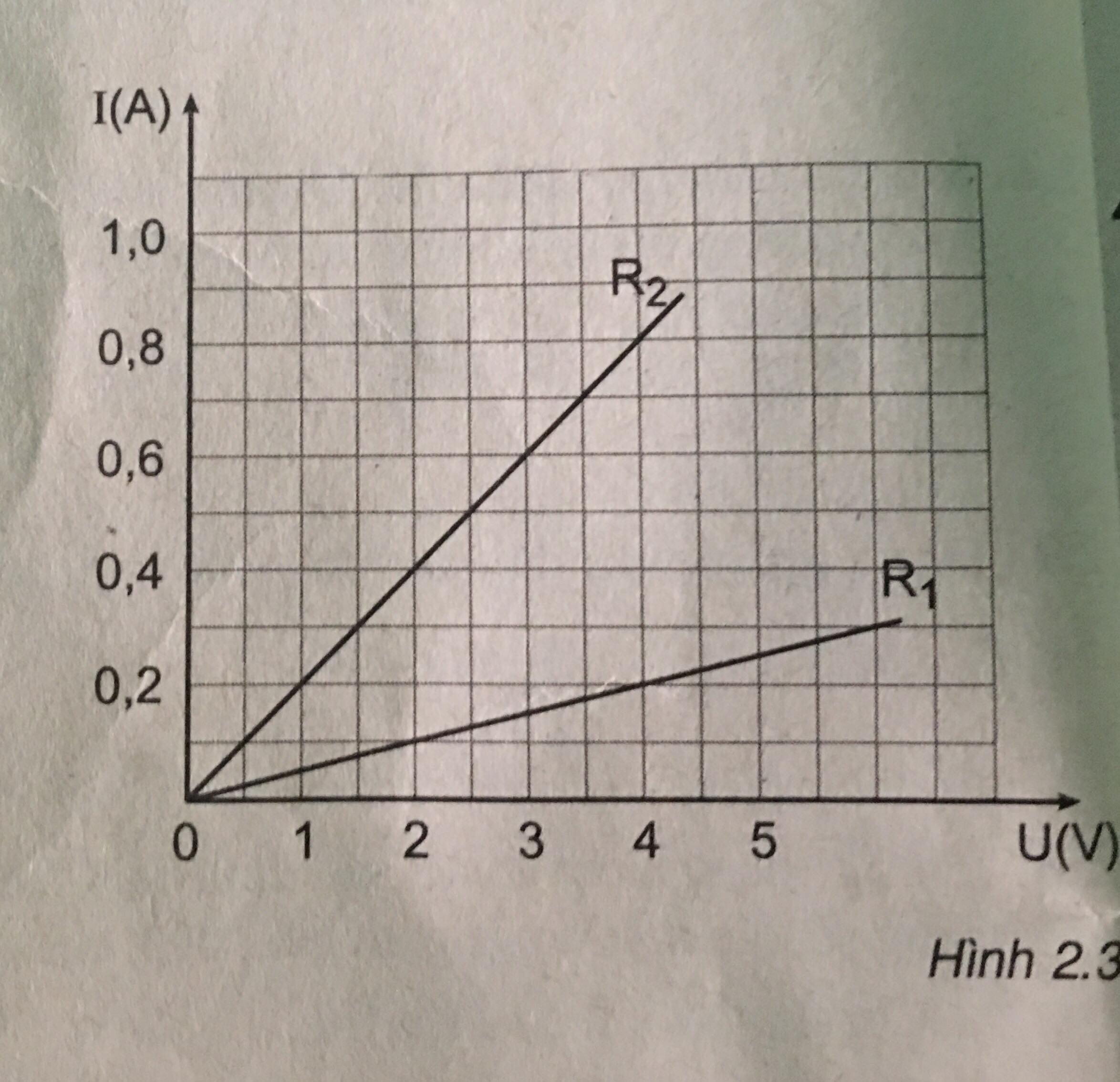

Trên hình 2.3 có vẽ đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế đối với hai điện trở R1 và R₂.

a.Từ đồ thị này hãy tính trị số các điện trở R₁ và R₂

b.Tính cường độ dòng điện I₁, I₂ tương ứng đi qua mỗi điện trở khi lần lượt đặt hiệu điện thế U = 1,8V vào hai đầu mỗi điện trở đó.

Lời giải chi tiết

a.

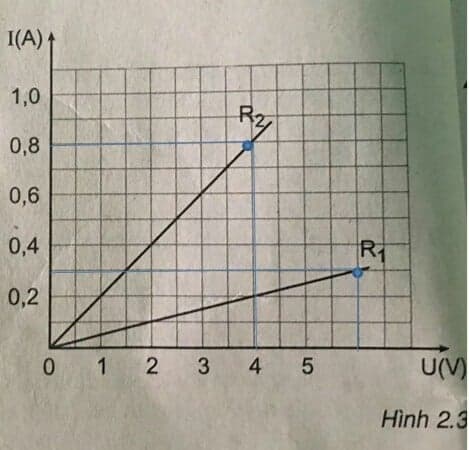

Từ đồ thị ta có:

Khi \(U_1 = 6V\) thì \(I_1=0,3A\)

Khi \(U_2 = 4V\) thì \(I_2 = 0,8A\)

Sử dụng biểu thức tính điện trở R : \( R=\dfrac{U}{I}\)

Ta có: \({R_1} = \dfrac{U_1}{I_1} =\dfrac{6}{0,3} = 20\Omega \)

          \({R_2} = \dfrac{U_2}{I_2} =\dfrac{4}{0,8} = 5\Omega \)

b.

\(U = 1,8 V\)

Sử dụng biểu thức định luật Ôm: \(I = \dfrac{U}{R}\)

Ta có:

\({I_1} =\dfrac{U}{R_1} =\dfrac{1,8}{20} = 0,09A\)

\({I_2} = \dfrac{U}{R_2} =\dfrac{1,8}{5} = 0,36A\)
