Thực hành: Lập bản vẽ chi tiết của sản phẩm cơ khí đơn giản trang 52 SGK Công nghệ 11

Đề bài

Thực hành: Lập bản vẽ chi tiết của sản phẩm cơ khí đơn giản trang 52 SGK Công nghệ 11

Lời giải chi tiết

I. Chuẩn bị:

- Dụng cụ vẽ.

- Giấy vẽ.

II.  Nội dung thực hành:

Vẽ tách chi tiết từ bản vẽ lắp (có thể dùng vật mẫu)

III. Các bước thực hành

- Bước 1: Chuẩn bị:

Đọc và phân tích bản vẽ để hiểu rõ hình dáng, kích thước, công dụng của chi tiết.

- Bước 2: Lập bản vẽ chi tiết.

+ Phân tích kết cấu và hình dạng chi tiết, chọn phương án biểu diễn.

+ Chọn hình chiếu chính thể hiện hình dạng đặc trưng của chi tiết.

+ Chọn hình cắt, mặt cắt sao cho phù hợp diễn tả được hình dạng cấu tạo bên trong của chi tiết.

+ Ghi kích thước

Vẽ một số chi tiết của bản vẽ nắm cửa (hình 10.1):

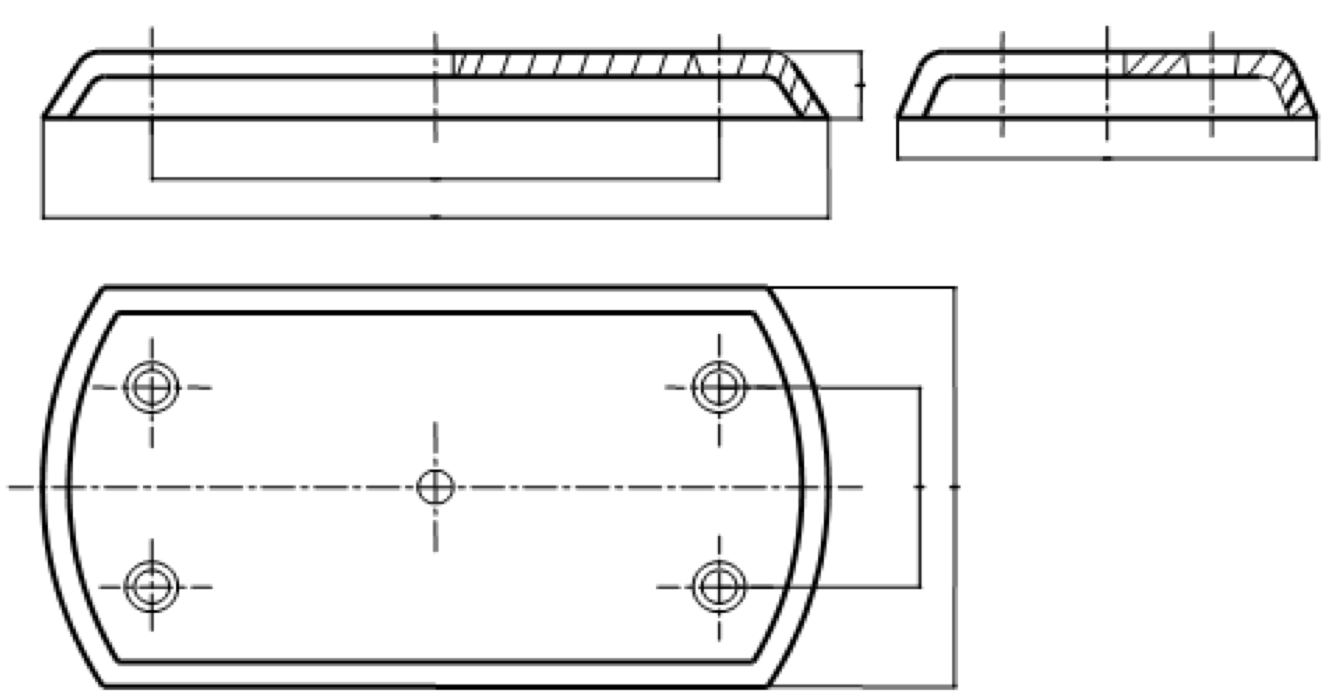

- Chi tiết 1: Tấm ốp

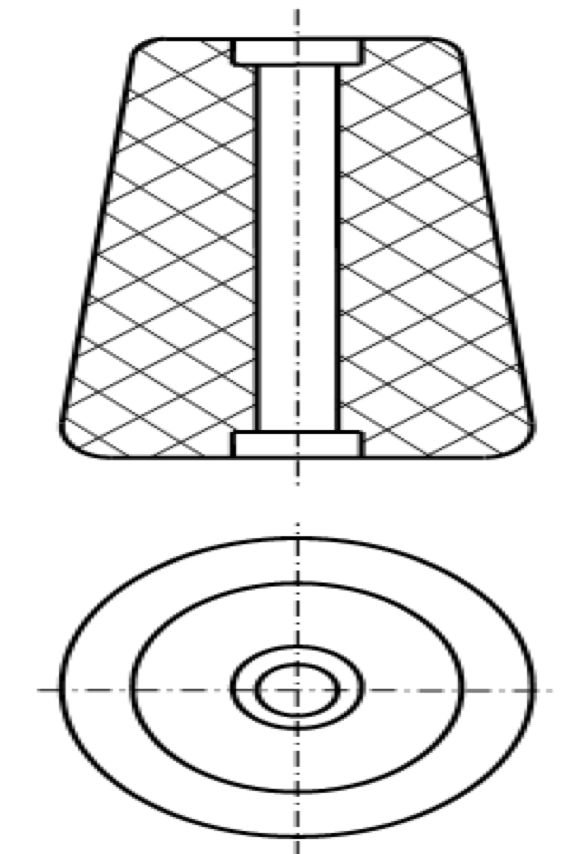

- Chi tiết 2: Tay nắm
