Thực hành: Điện trở - Tụ điện - Cuộn cảm trang 15 SGK Công nghệ 12
Mục I
I - Kiến thức có liên quan
a) Ôn lại bài 2
b) Quy ước về màu để ghi và đọc trị số điện trở
Theo quy ước vòng màu thì:
- Vòng thứ nhất chỉ chữ số thứ nhất.
- Vòng thứ hai chỉ chữ số thứ hai.
- Vòng thứ ba chỉ những “số không” đặt tiếp sau hai chữ số trên.
- Vòng thứ tư chỉ sai số với các vòng màu tương ứng như sau:
+ Không ghi vòng màu: sai số ± 20%
+ Ngân nhũ (nhũ bạc): sai số ± 10%
+ Kim nhũ (nhũ vàng): sai số ± 5%
+ Nâu: sai số ± 1%
+ Đỏ: sai số ± 2%
+ Xanh lục: sai số ± 0,5%
Ví dụ: Một điện trở có các vòng màu là nâu, đen, nâu và đỏ:
Mục II
II - Nội dung và quy trình thực hành
- Bước 1: Quan sát và nhận biết các loại linh kiện.
- Bước 2: Chọn ra 5 điện trở màu. Lần lượt lấy ra từng điện trở để đọc trị số và đo trị số bằng đồng hồ, sau đó điền vào bảng 1.
- Bước 3: Chọn 3 loại cuộn cảm khác nhau về vật liệu làm lõi và cách quấn dây quấn rồi điền vào bảng 2.
- Bước 4: Chon ra 1 tụ điện có cực tính và 1 tụ điện không có cực tính để ghi các số liệu kĩ thuật của từng tụ điện, sau đó điền vào bảng 3.
Mục III
III - Tổng kết, đánh giá kết quả thực hành
MẪU BÁO CÁO THỰC HÀNH
ĐIỆN TRỞ - CUỘN CẢM - TỤ ĐIỆN
Họ và tên: Đào Anh Đăng
Lớp: 12A2

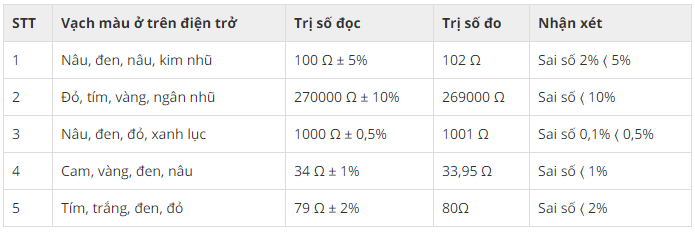

1. Tìm hiểu, đọc và đo trị số điện trở.
Bảng 1

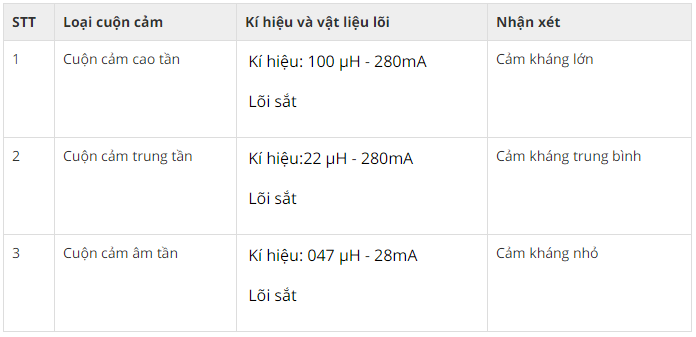

2. Tìm hiểu về cuộn cảm

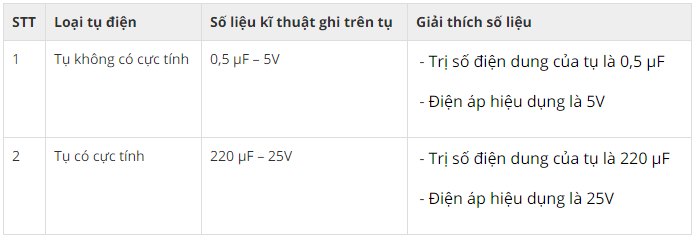

3. Tìm hiểu về tụ điện
4. Đánh giá kết quả thực hành
Học sinh tự đánh giá kết quả thực hành theo sự hướng dẫn của giáo viên.
